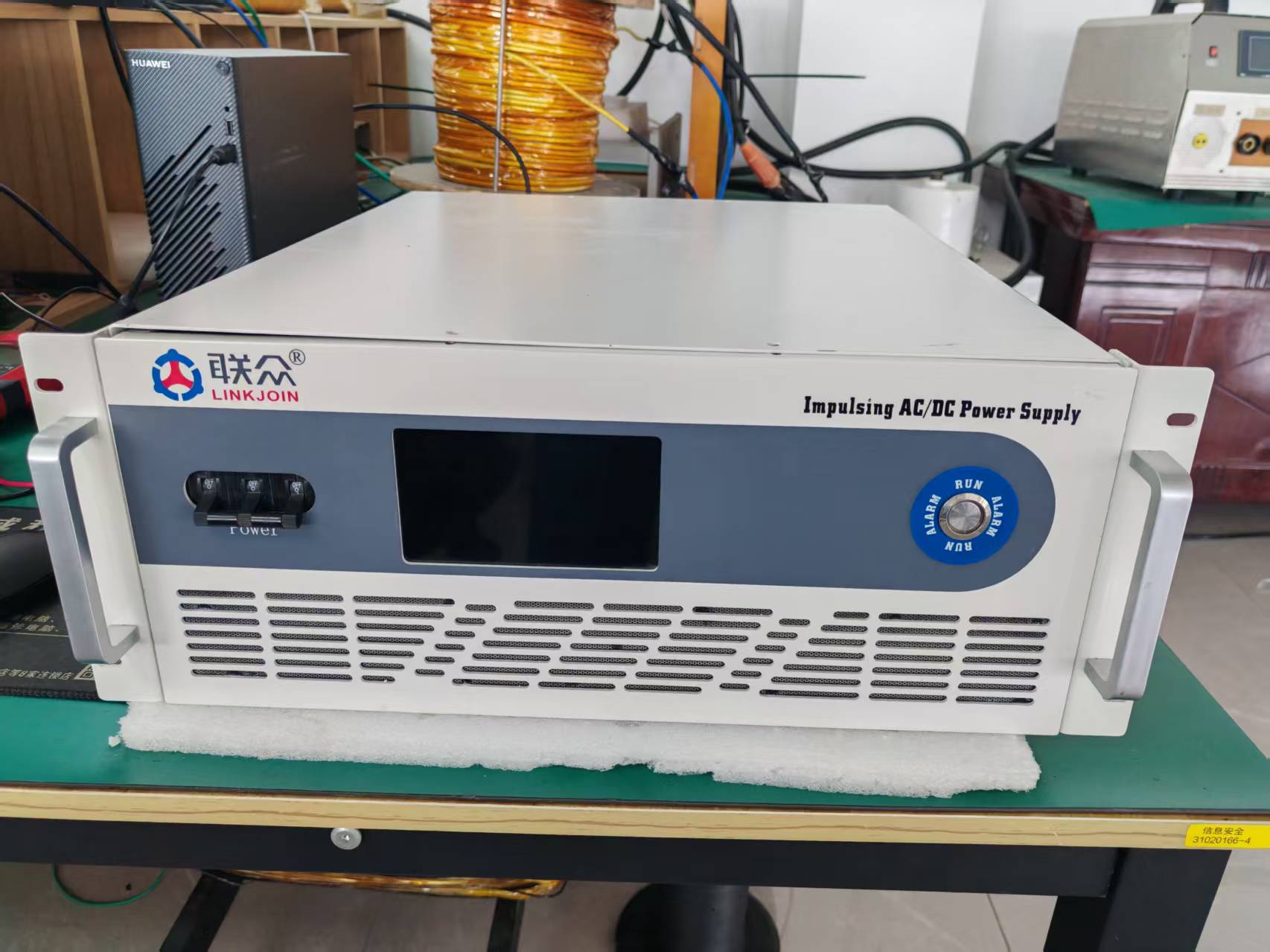

一）产品特性 1.退磁：退磁脉冲电流从0~10A连续可调，退磁波形为正弦波，退磁方式为指数衰减，退磁频率范围为0.05~2Hz，退磁衰减率范围为0.7~1.0； 2.负载匹配：能够通过负载匹配功能，自动学习匹配不同的负载参数； 3.用户交互：设备支持本地和远程两种控制交互模式，能够适用于复杂的应用场景； 4.安全保护：设备支持过流、过压、过温、断路、短路等多重保护，使用更放心； （二）低频电源产品技术参数 型号 IPS-152E 供电方式 单相 220V±10% 10A 显示方式 5.0寸TFT液晶触摸显示屏+电脑控制两种模式 操作方式 本地/远程控制模式 接口类型 RS485 功率 1500W 电流峰值 单边均方根峰值电流0~10A可调 工作模式 电流逐步衰减波形 退磁波形 正弦波 退磁频率 0.05~2Hz自由设定 衰减系数 0.7~1.0自由设定 退磁次数 1~5次自由设置 安全保护功能 过温、过流、过压、断路、短路保护 重量 16Kg 外形尺寸 4U机箱：500m×482mm×177mm 外接线圈电感量要求 0.5Ω-10Ω 四.系统介绍 （一）低频电源消磁系统 图一 系统实物图 1.低频电源：包括电源、单相220V供电线、RS485通讯线，输出电缆； （二）低频电源 1.机器正面：①触摸显示彩屏、②应急按钮开关、③供电断路开关、④散热排气窗口、⑤便携式抓手； 图二 低频电源前面板 2.机器背面：①负载接线端子、②三相220V供电接线端子、③RS485上位机通讯接口、④散热排气扇窗口、⑤扩展接口； 图三 低频电源后面板 序号③R485接口的引脚接线图： 图四 R485接口引脚接线图 3.机器侧面：漏电保护开关操作口 图五 漏电保护开关 （三）电源负载 负载一般为消磁电缆，负载电阻范围0.5~10Ω。 （四）机柜 1.工控外箱为非标准件，详情请参考配件清单里面对应的说明规格书； 图六 机柜功能图 五.系统操作指南 （一）系统安装前的准备 新到的消磁系统开箱后，请首先检查设备在运输过程中有无明显的松动和损坏现象，如有损坏情况，请及时与本公司联系，切勿自行处理。如无损坏情况，请按装箱单逐一检查核对设备备件、操作说明书和合格证等资料。并在使用前仔细阅读说明书，以便正确操作使用设备。 （二）系统安装及上电步骤 1.接线准备 按照如下所示接线拓扑图，依次将负载线圈、RS485数据通讯线、低频电源供电线、工控供电线等接好紧固并检查是否可靠。 图七 电源机柜接线标号 图八 系统接线拓扑简图 注： （1）本设备的低频电源供电线为单相220V供电，接线的时候需要有专业电气职业资质的人员操作，请勿自行接线； （2）负载接线的时候，请注意： 1）请根据图示进行接线，从电源机柜后起按照标纸贴号①~N组绕线负载~②按序串联接线； 2）接N组绕线负载的时候，要求绕线方向保持一致； 2.上电准备 1.打开（1）外侧漏电开关盖子，启用电源按钮 2.打开低频电源前面板上的（2）供电断路开关 ，电源上电后，显示触控屏亮起，机器通过1分钟的时间完成机器的初始化与自检，触控屏跳转到工作页面，然后将 （3）应急按钮开关按下 按照上图流程步骤1）~2）指示，依次操作。
